Polycold水汽捕集泵的原理？

　　Polycold 快速循环水汽深冷泵(Fast Cycle Water Vapor Cryopump)的工作原理是依照麦斯纳(Meissner)吸收原理。使水汽分子在低温盘管(Cryocoil)的超低温表面上凝结，从而达到捕集水汽的目的。

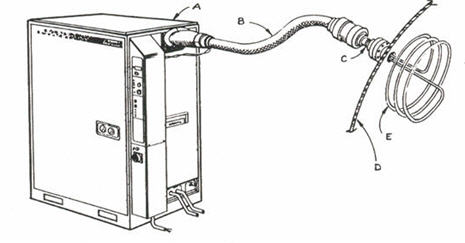

　　A 冷冻机

　　B 冷媒传送管

　　C 冷冻连接头

　　D 真空腔壁

　　E 冷冻界面

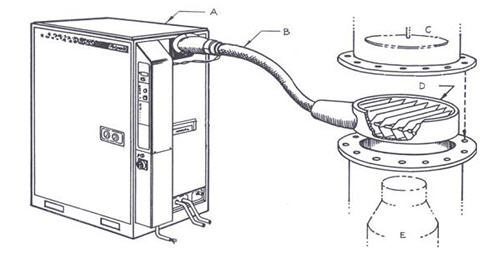

　　A 冷冻机

　　B 冷媒传送管

　　C 真空控制阀

　　D 冷冻盘

　　E 真空帮浦

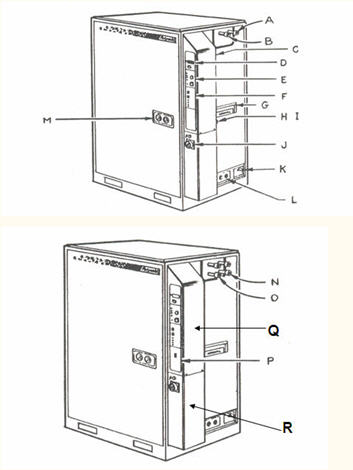

　　A. 冷媒流回口#1

　　B. 冷媒流出口#1

　　C.温度线集中孔

　　D. 各段温度显示及切换

　　E. 系统控制模组可帮助显示检修相关问题

　　F. 除霜/待机/冷冻切换功能开关及显示

　　G. 手册置放处

　　H. 规格牌

　　I.遥控连接口，可进行遥控控制

　　J.主电源开关，当切换到OFF(O)位置时，主电源切断

　　K.冷媒及真空Pump连接口

　　L.冷却水进、出连接口

　　M. 压缩机高低压力开关表

　　N.冷媒流回口#2(第二组)

　　O.冷媒流出口#2(第二组)

　　P. 除霜/待机/冷冻切换功能开关及显示(第二组)

　　Q. Low voltage box 低电压箱

　　R. High voltage box 高电压箱

　　本文由POLYCOLD维修厂家爱加真空收集整理，仅供学习，不享有本文版权!
